Приложение: Общая статусная модель

Описание​

Схемы, представленные ниже, по сути - одна схема, разделённая на разные слои. В разделе "Общая схема перехода состояний" представлена как раз общая схема, со ссылками на слои. Для удобного перемещения по слоям - есть навигация в левом верхнем углу пула на каждом слое. Схемы в разделах возврата и доставки до ПВЗ - ссылки на слои оригинальной схемы "UAPI ECS. Общая статусная модель".

Легенда​

В качестве отправного пункта используется нотация BPMN, но она видоизменена:

  • Ссылки на другие слои внутри подпроцессов - подсвечены красным прерывистым пунктиром в форме Data Object;
  • Стартовые и конечные события соответствуют нотации BPMN - круги с обычной и утолщённой линиями, соответственно;
  • Любая пустая задача - содержит статус отслеживания;
  • Любой невыделенный объект данных - пояснение к состоянию (статусу);
  • Пулы содержат линии состояний на манер таблицы.

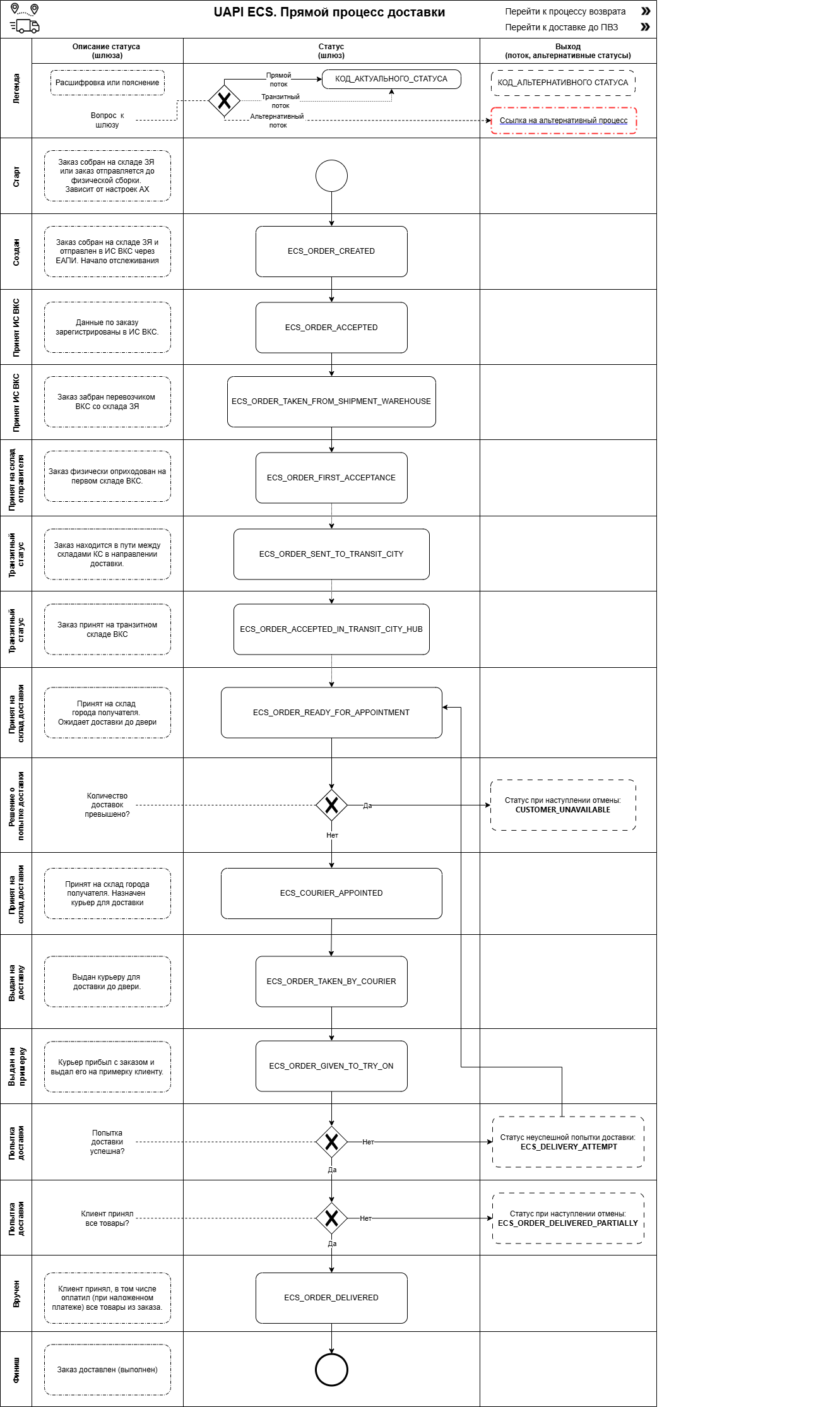

Общая схема перехода состояний​

status_transit

Слой схемы возврата​

return

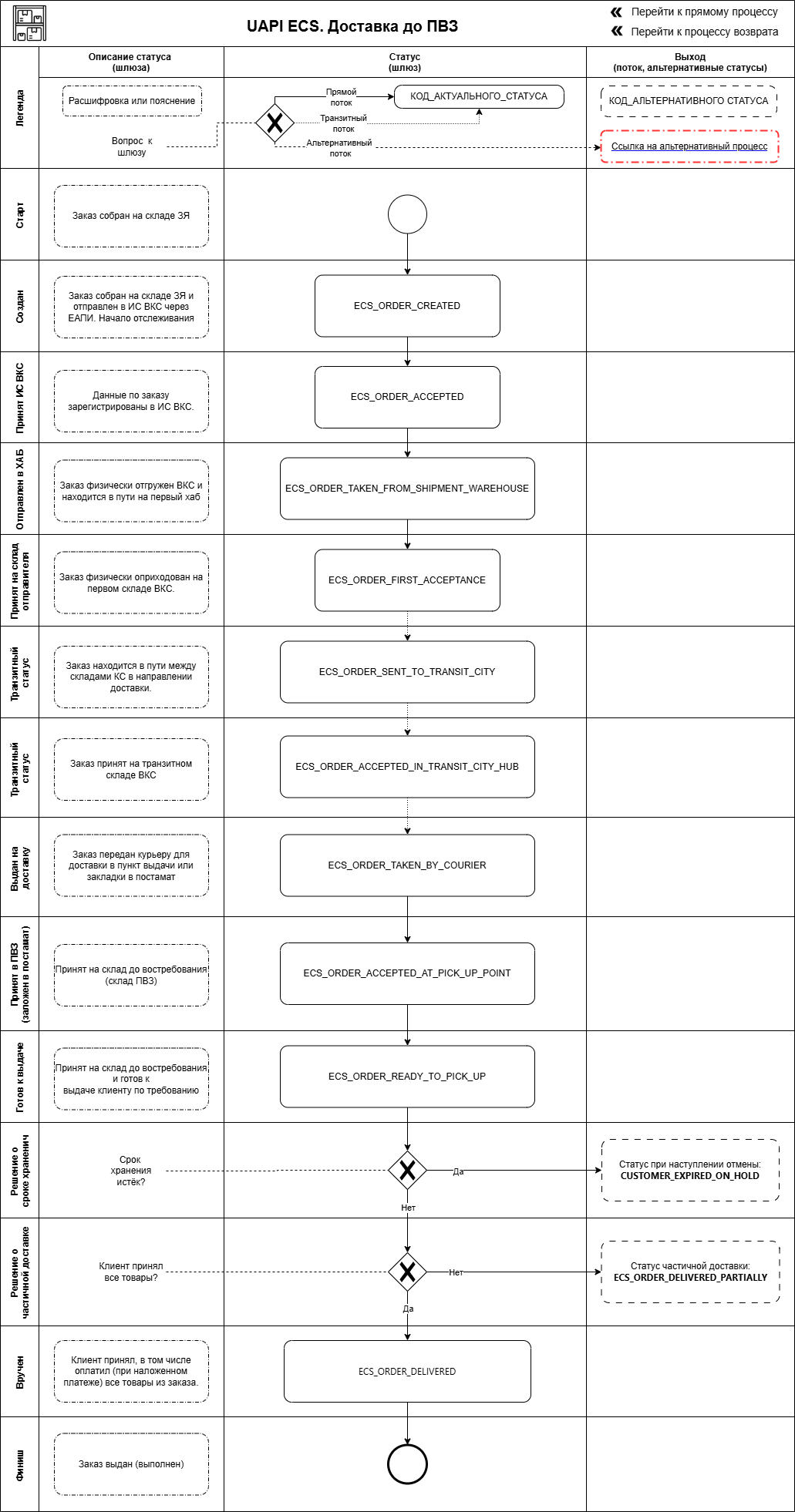

Слой схемы доставки до ПВЗ​

delivery
